Broadband and optimized band RF phase detectors for phase locked loops (PLLs), monitoring and levelling circuits from 1 to 650 MHz

  • High DC output versus phase
  • Low DC offset
  • Coaxial designs with rugged construction
  • Miniature, surface-mount packages

SYPD-1+

SYPD-1+ Подробнее

PHASE DET / SURF MT / RoHS; Case Style: TTT167 LxWxH 0.38x0.50x0.23; RF Freq. Low (MHz): 1; RF Freq. Hi (MHz): 100; RF Power In (dBm): 7; Scale Factor (mV/deg.): 8; DC Out Impedance (Ω): 500; RF1 - RF2 Isolation (dB) Min.: 40; Output Polarity with RF in phase: neg.; DC Output (mV) Typ.: 1000; DC Offset (mV) Typ.: 0.2; Figure of Merit M, Typ.: 143;

Datasheet: скачать Pdf Стоимость: по запросу Склад: по запросу
SYPD-2+

SYPD-2+ Подробнее

PHASE DET / SURF MT / RoHS; Case Style: TTT167 LxWxH 0.38x0.50x0.23; RF Freq. Low (MHz): 10; RF Freq. Hi (MHz): 200; RF Power In (dBm): 7; Scale Factor (mV/deg.): 8; DC Out Impedance (Ω): 500; RF1 - RF2 Isolation (dB) Min.: 40; Output Polarity with RF in phase: neg.; DC Output (mV) Typ.: 1000; DC Offset (mV) Typ.: 0.3; Figure of Merit M, Typ.: 143;

Datasheet: скачать Pdf Стоимость: по запросу Склад: по запросу
SYPD-52+

SYPD-52+ Подробнее

PHASE DET / SURF MT / RoHS; Case Style: TTT167 LxWxH 0.38x0.50x0.23; RF Freq. Low (MHz): 400; RF Freq. Hi (MHz): 500; RF Power In (dBm): 7; Scale Factor (mV/deg.): 8; DC Out Impedance (Ω): 500; RF1 - RF2 Isolation (dB) Min.: 30; Output Polarity with RF in phase: neg.; DC Output (mV) Typ.: 900; DC Offset (mV) Typ.: 0.7; Figure of Merit M, Typ.: 129;

Datasheet: скачать Pdf Стоимость: по запросу Склад: по запросу
SYPD-52W+

SYPD-52W+ Подробнее

PHASE DET / SURF MT / RoHS; Case Style: TTT167 LxWxH 0.38x0.50x0.23; RF Freq. Low (MHz): 300; RF Freq. Hi (MHz): 650; RF Power In (dBm): 7; Scale Factor (mV/deg.): 8; DC Out Impedance (Ω): 500; RF1 - RF2 Isolation (dB) Min.: 28; Output Polarity with RF in phase: neg.; DC Output (mV) Typ.: 900; DC Offset (mV) Typ.: 0.9; Figure of Merit M, Typ.: 129;

Datasheet: скачать Pdf Стоимость: по запросу Склад: по запросу
K-PD

K-PD Подробнее

KIT PHASE DETECTOR RoHS5; Models Included in Kit: 1; Quantity per Model: MPD-1+, MPD-2+, MPD-21+, SYPD-1, SYPD-2; Total Quantity of Units: 5;

Datasheet: скачать Pdf Стоимость: по запросу Склад: по запросу
ZRPD-1+

ZRPD-1+ Подробнее

PHASE DETECTOR / BNC RoHS; Case Style: M22 LxWxH 2.25x1.38x1.24; RF Freq. Low (MHz): 1; RF Freq. Hi (MHz): 100; RF Power In (dBm): 7; Scale Factor (mV/deg.): 8; DC Out Impedance (Ω): 500; RF1 - RF2 Isolation (dB) Min.: 40; Output Polarity with RF in phase: neg.; DC Output (mV) Typ.: 1000; DC Offset (mV) Typ.: 0.2; Figure of Merit M, Typ.: 143;

Datasheet: скачать Pdf Стоимость: по запросу Склад: по запросу
MPD-1+

MPD-1+ Подробнее

PHASE DETECTOR / RoHS; Case Style: A11 LxWxH 0.50x0.23x0.26; RF Freq. Low (MHz): 1; RF Freq. Hi (MHz): 100; RF Power In (dBm): 7; Scale Factor (mV/deg.): 8; DC Out Impedance (Ω): 500; RF1 - RF2 Isolation (dB) Min.: 40; Output Polarity with RF in phase: neg.; DC Output (mV) Typ.: 1000; DC Offset (mV) Typ.: 0.2; Figure of Merit M, Typ.: 143;

Datasheet: скачать Pdf Стоимость: по запросу Склад: по запросу
MPD-2+

MPD-2+ Подробнее

PHASE DETECTOR / RoHS; Case Style: A11 LxWxH 0.50x0.23x0.26; RF Freq. Low (MHz): 10; RF Freq. Hi (MHz): 200; RF Power In (dBm): 7; Scale Factor (mV/deg.): 8; DC Out Impedance (Ω): 500; RF1 - RF2 Isolation (dB) Min.: 40; Output Polarity with RF in phase: neg.; DC Output (mV) Typ.: 1000; DC Offset (mV) Typ.: 0.3; Figure of Merit M, Typ.: 143;

Datasheet: скачать Pdf Стоимость: по запросу Склад: по запросу

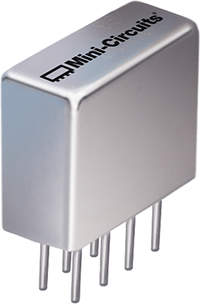

MPD-21+

MPD-21+ Подробнее

PHASE DETECTOR / RoHS; Case Style: A11 LxWxH 0.50x0.23x0.26; RF Freq. Low (MHz): 50; RF Freq. Hi (MHz): 400; RF Power In (dBm): 7; Scale Factor (mV/deg.): 7; DC Out Impedance (Ω): 500; RF1 - RF2 Isolation (dB) Min.: 40; Output Polarity with RF in phase: neg.; DC Output (mV) Typ.: 800; DC Offset (mV) Typ.: 0.5; Figure of Merit M, Typ.: 120;

Datasheet: скачать Pdf Стоимость: по запросу Склад: по запросу
RPD-1+

RPD-1+ Подробнее

PHASE DETECTOR / RoHS; Case Style: A01 LxWxH 0.80x0.40x0.40; RF Freq. Low (MHz): 1; RF Freq. Hi (MHz): 100; RF Power In (dBm): 7; Scale Factor (mV/deg.): 8; DC Out Impedance (Ω): 500; RF1 - RF2 Isolation (dB) Min.: 40; Output Polarity with RF in phase: neg.; DC Output (mV) Typ.: 1000; DC Offset (mV) Typ.: 0.2; Figure of Merit M, Typ.: 143;

Datasheet: скачать Pdf Стоимость: по запросу Склад: по запросу
RPD-2+

RPD-2+ Подробнее

PHASE DETECTOR / RoHS; Case Style: A01 LxWxH 0.80x0.40x0.40; RF Freq. Low (MHz): 5; RF Freq. Hi (MHz): 150; RF Power In (dBm): 7; Scale Factor (mV/deg.): 8; DC Out Impedance (Ω): 500; RF1 - RF2 Isolation (dB) Min.: 40; Output Polarity with RF in phase: neg.; DC Output (mV) Typ.: 1000; DC Offset (mV) Typ.: 0.3; Figure of Merit M, Typ.: 143;

Datasheet: скачать Pdf Стоимость: по запросу Склад: по запросу
